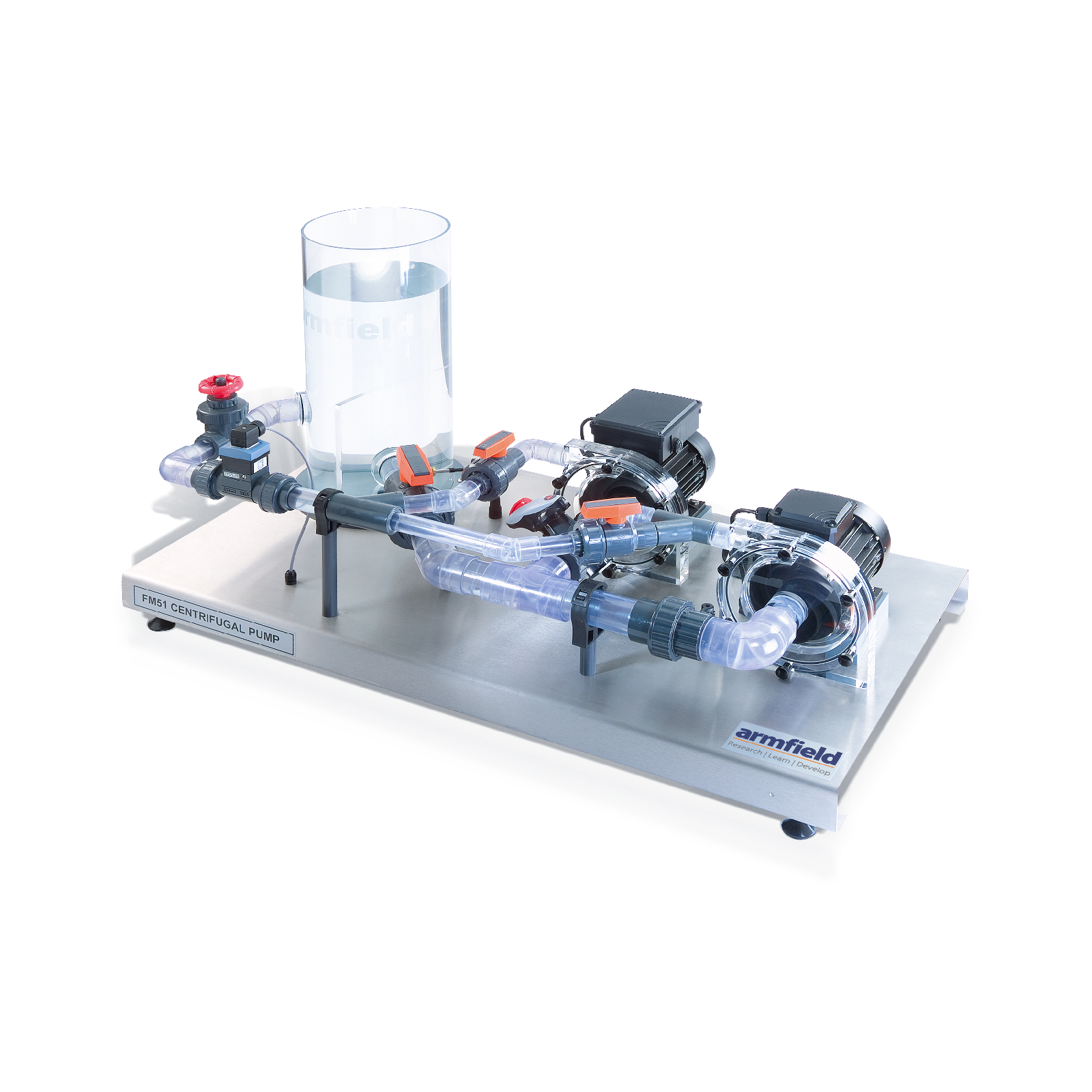

Deux pompes centrifuges motorisées montées sur un socle en acier inoxydable avec un réservoir d'eau et une tuyauterie pour une circulation continue.

Description

Deux pompes centrifuges motorisées montées sur un socle en acier inoxydable avec un réservoir d'eau et une tuyauterie pour une circulation continue. Les pompes peuvent être configurées pour un fonctionnement à une seule pompe, deux pompes en parallèle ou deux pompes en série à l'aide de vannes à bille actionnées manuellement. De même, des vannes manuelles sont utilisées pour contrôler le débit et faciliter l'étude des effets d'aspiration, y compris la démonstration de l'évacuation de l'air. Dans le cas d'un fonctionnement en parallèle, les deux pompes aspirent à partir d'un tuyau d'entrée commun d'un diamètre plus large que celui de l'entrée de la pompe, ce qui correspond à une configuration industrielle typique de pompage en parallèle. Chaque pompe est équipée de roues facilement accessibles et remplaçables sans outils. La FM51 est livrée avec trois roues au total, une avec des pales incurvées vers l'avant et deux avec des pales incurvées vers l'arrière, ce qui permet aux élèves d'étudier les effets des caractéristiques des roues. Des capteurs électroniques mesurent la pression de sortie de chaque pompe, la pression d'entrée de la pompe commune, le débit et la température de l'eau. La vitesse de la première pompe est contrôlée avec précision par un convertisseur électronique avancé dans l'IFD7 (un accessoire essentiel) et peut être modifiée sur toute la plage. L'inverseur calcule également le couple produit sur l'arbre d'entraînement du moteur, ce qui permet de calculer la puissance utilisée par la pompe. La deuxième pompe fonctionne à la vitesse inhérente du moteur. Cette combinaison d'équipements de contrôle permet d'étudier un large éventail de configurations différentes.

Spécifications techniques

Débit maximal : 2,2 l/s (pompage en parallèle, les deux pompes 50Hz) Hauteur manométrique maximale : 6,0 m (pompe simple) - 12,0 m (série) Vitesse de la pompe : 1 800 tr/min (pompe 1) - 1 500 tr/min (pompe 2)

Dimensions

Longueur : 1.01m Largeur : 0.58m Hauteur : 0.59m
