Pundit Live Array Pro

L’écran le plus grand du marché Le Pundit Live Array Pro, fabriqué en Suisse, est connecté sans fil à un iPad d’Apple® à l’aide d’une application iOS. Ainsi, le Pundit Live Array Pro permet une imagerie instantanée sur un écran tactile haute résolution allant jusqu’à 12,9 pouces (iPad Pro), ce qui en fait le plus […]

SKU : G-896-327 30 110

Contactez-nous pour plus de détails

L'écran le plus grand du marché

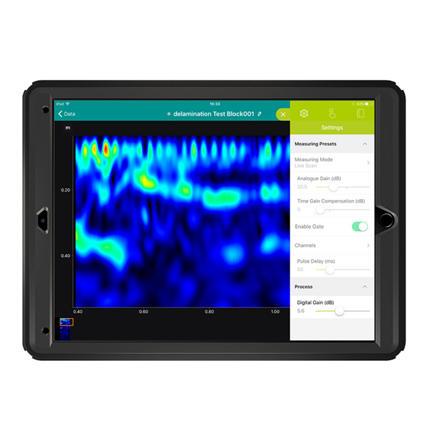

Le Pundit Live Array Pro, fabriqué en Suisse, est connecté sans fil à un iPad d'Apple® à l'aide d'une application iOS. Ainsi, le Pundit Live Array Pro permet une imagerie instantanée sur un écran tactile haute résolution allant jusqu'à 12,9 pouces (iPad Pro), ce qui en fait le plus grand écran d'écho d'impulsion ultrasonique de l'industrie.

Vue d'ensemble

Vos avantages

Tomographie en temps réel
Soutien et positionnement de l'utilisateur de l'I.A. intelligente
Augmentation de la productivité

Plage de mesure : >1 m en fonction de la qualité du béton

Bande passante : 15 à 100 kHz

Technologie : Écho d'impulsion ultrasonique à réseau phasé

Résolution de mesure : 1 μs

Tension d'impulsion UPV : -

Tension d'impulsion UPE : ±150 V

Gain du récepteur : 1 à 10'000x (0 à 80 dB)

Fréquence nominale du transducteur : 50 kHz onde de cisaillement

Forme de l'impulsion : Onde carrée

Délai d'impulsion : 8 ms - 200 ms

Nombre de canaux : 8 (avec possibilité de passer à 16)

Applications

Évaluation de la qualité et uniformité
Mesure de l'épaisseur d'une seule face
Localisation des délaminations, des vides et du miel
Emplacement des tuyaux creux
Emplacement des tuyaux et des gaines de tendon au-delà de la couche de barres d'armature
Évaluation du béton renforcé de fibres

Caractéristiques

Instrument
Imagerie haute résolution des variations d'épaisseur, des délaminations, des vides et des canaux tendineux

Firmware

Curseurs pour les informations sur la profondeur et le déplacement horizontal.
Réglages directement accessibles sur l'écran de mesure.
Système de positionnement IA.
Détection automatique de la paroi arrière.
Estimation automatique de la vitesse du pouls.

Logiciel PC
Outil web basé sur un navigateur live.proceq.com

Affichage

Tout iPad Apple® compatible (iOS 9.0 et supérieur)

Mémoire

Jusqu'à 512 Go (selon le modèle d'Apple® iPad)

Connexions

Connexion Wi-Fi à la tablette Apple® iOS, port USB pour module Wi-Fi

Modes de mesure

Balayage A

Balayage linéaire

Transducteurs

Transducteur Pundit Array robuste, compact et léger. Standard : Transducteur à une seule main. Mise à niveau de la double poignée pour un contrôle accru (boutons sur les deux poignées, optimisation des réglages de gain et déclenchement d'une mesure). Passez à 16 canaux pour doubler la largeur de balayage.
