Le RA3 est une unité sur pied, avec toutes les caractéristiques du RA2, plus une fonction de recirculation via une chambre fermée. Une partie de l'air sortant de la chambre peut être recyclée dans le conduit de conditionnement.

Description

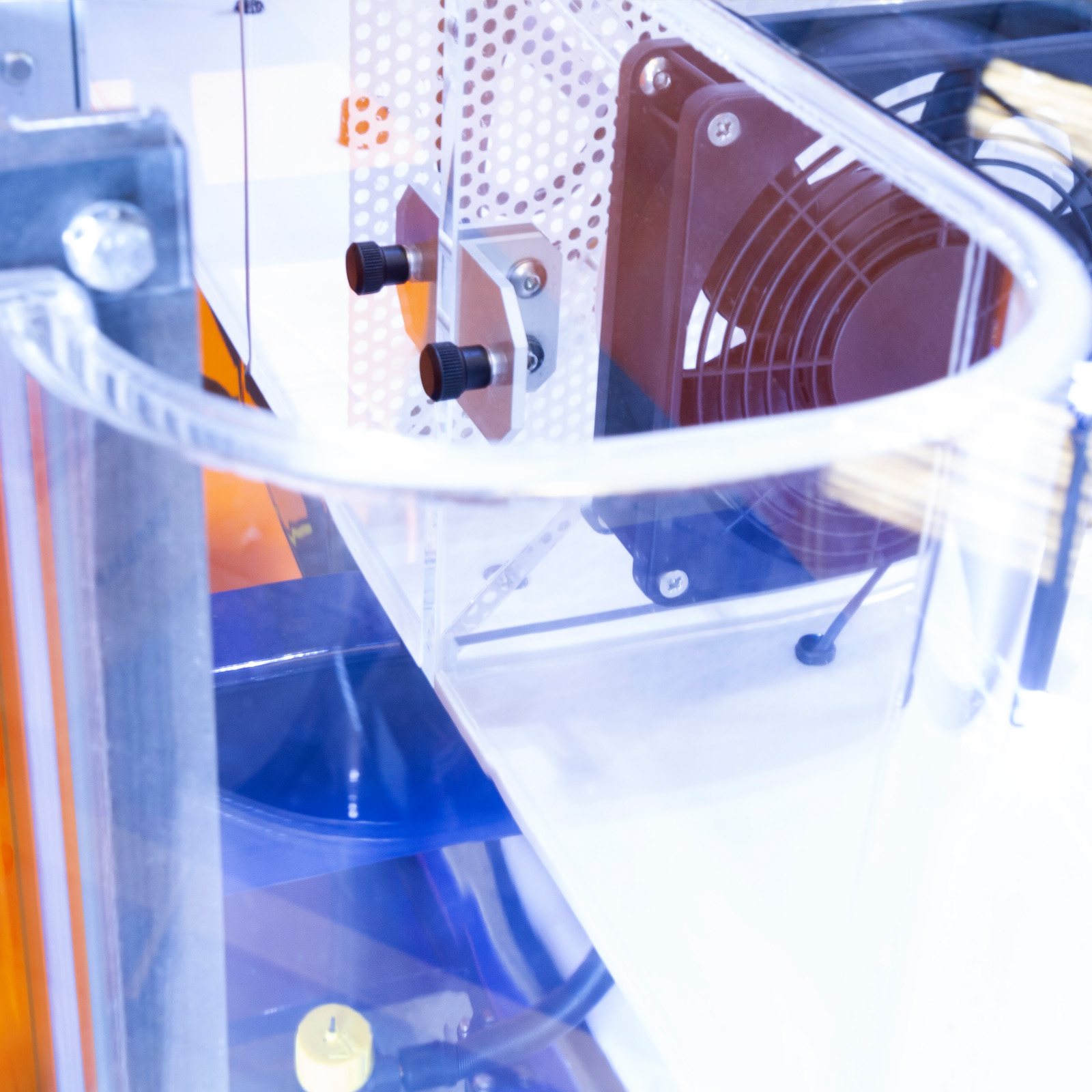

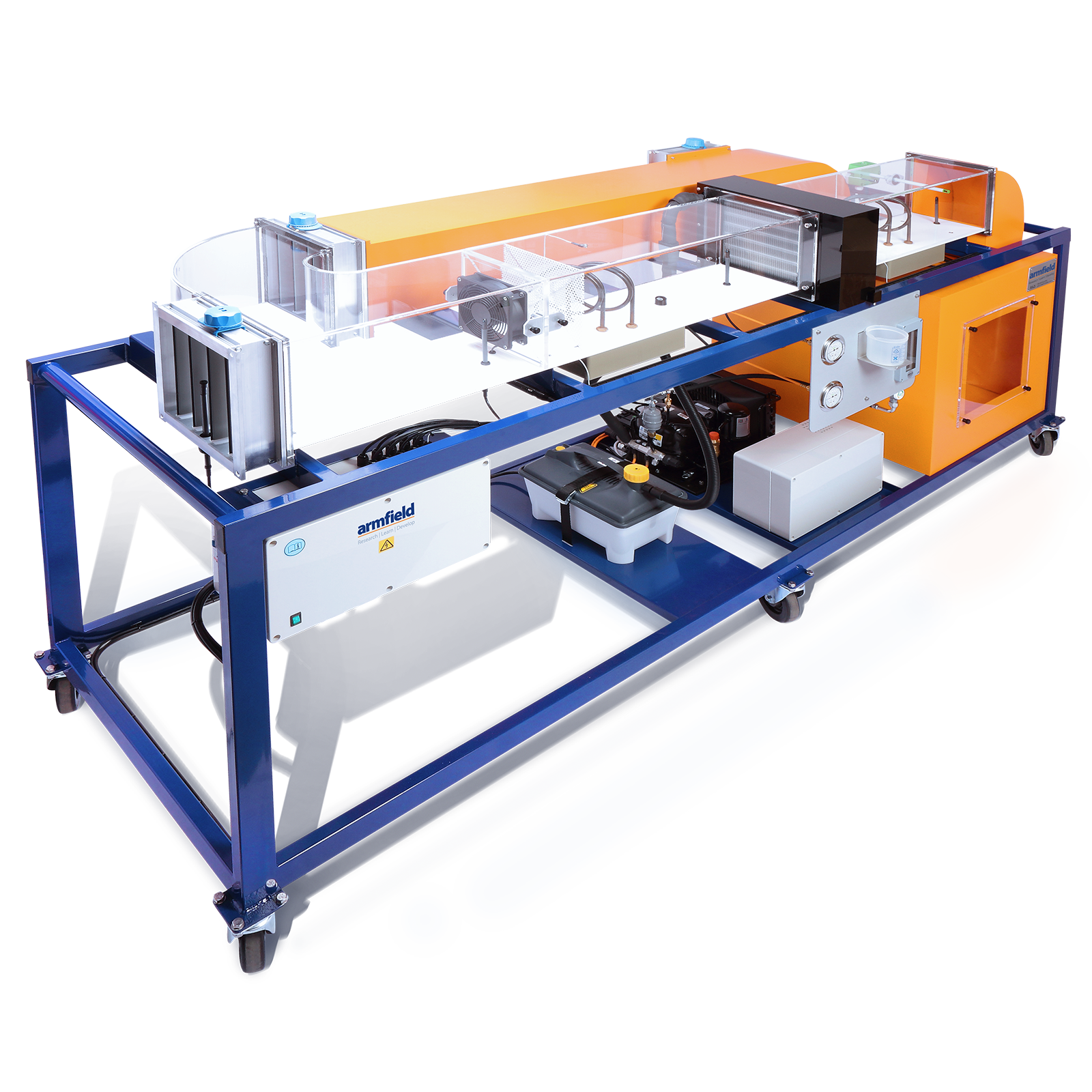

Le RA3 est une unité sur pied, avec toutes les caractéristiques du RA2, plus une fonction de recirculation via une chambre fermée. Une partie de l'air sortant de la chambre peut être recyclée dans le conduit de conditionnement. Le RA3 est une unité autonome au sol comprenant une gaine de ventilation carrée montée sur un cadre en acier doux. Le conduit est doté d'une section en acrylique transparent qui permet de voir tous les composants. L'air sortant du conduit passe dans une chambre pour démontrer le contrôle du climat. Le conduit de sortie de la chambre est équipé d'évents réglables permettant à une partie de l'air d'être recirculé vers l'entrée du conduit. Des capteurs supplémentaires mesurent la température et l'humidité relative à la sortie de la chambre et après que l'air recirculé a été mélangé à l'air d'entrée, ainsi que le débit de l'air recirculé. Des manomètres et des capteurs de température permettent de déterminer le changement de température du réfrigérant au niveau du condenseur et de l'évaporateur. Le débit du réfrigérant est mesuré à l'aide d'un débitmètre à section variable.   RA3-Ce logiciel puissant est fourni avec un diagramme de mimétisme détaillé et des textes d'aide à l'instruction. Des fonctions complètes d'enregistrement des données et de traçage des graphiques, ainsi que l'étalonnage des capteurs et une grande variété d'options d'affichage et d'exportation des données.

Caractéristiques et avantages

• Chambre climatique fermée
• Recirculation réglable de l'air sortant de la chambre dans le conduit de conditionnement
• Capteurs supplémentaires, y compris la pression et le débit du réfrigérant
• Conduit transparent pour la visibilité du processus et des composants
• Préchauffeurs, humidificateurs, refroidisseurs/déshumidificateurs et réchauffeurs
• Capteurs de température et d'humidité relative (RH) à chaque étape du processus, ainsi qu'un capteur de débit d'air
• Capteurs d'humidité relative calibrés pour une précision maximale
• Convient à la fois à la formation professionnelle et à l'analyse académique rigoureuse des principes thermodynamiques en jeu.
• Contrôlé par ordinateur avec enregistrement des résultats en temps réel (nécessite un PC non fourni par Armfield).
• La possibilité d'utiliser un contrôle PID pour le préchauffage, l'humidité et le réchauffage permet de créer des conditions stables pour les études.



Contenu expérimental

• Étudier et comprendre l'utilisation des diagrammes psychrométriques, comprendre les mesures de l'humidité relative (HR) et l'effet de la température sur l'HR, et comprendre le rapport d'humidité.
• Étudier l'échauffement sensible de l'air dans un conduit
• Étudier l'humidification de l'air. Étudier l'effet du contenu en vapeur et de la température sur l'humidité relative.
• Étudier la déshumidification de l'air par refroidissement
• Étudier et comprendre l'effet sur l'enthalpie, comprendre les mesures de l'humidité relative (HR) et l'effet de la température sur l'HR et comprendre le rapport d'humidité.
• Étudier et comprendre la recirculation et son effet sur l'efficacité du système
• Étudier et comprendre la recirculation et ses effets sur les différents aspects du cycle de climatisation.
• Transfert de chaleur à travers l'évaporateur



Dimensions

Longueur : 2,45 m Largeur : 0,71 m Hauteur : 1.2m
