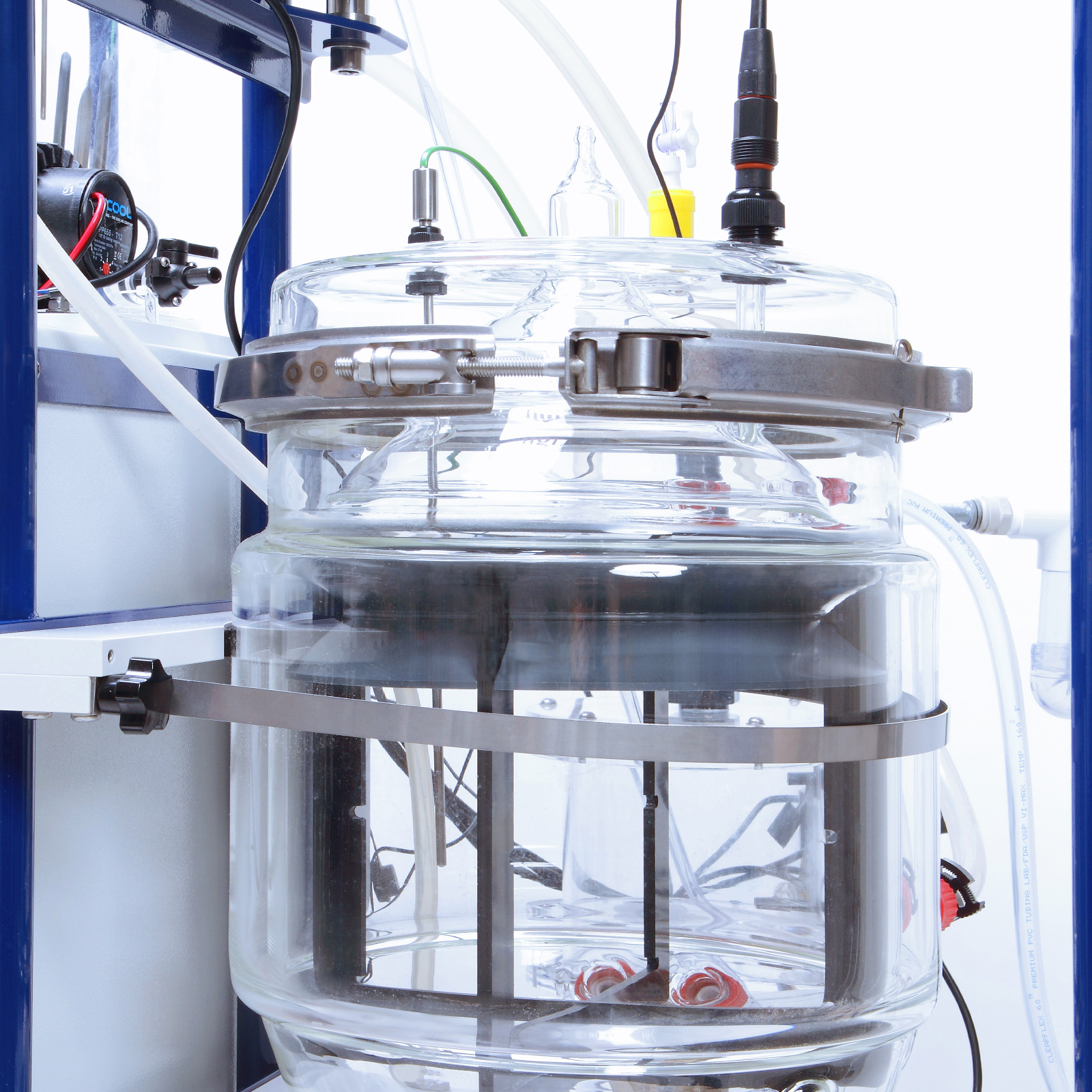

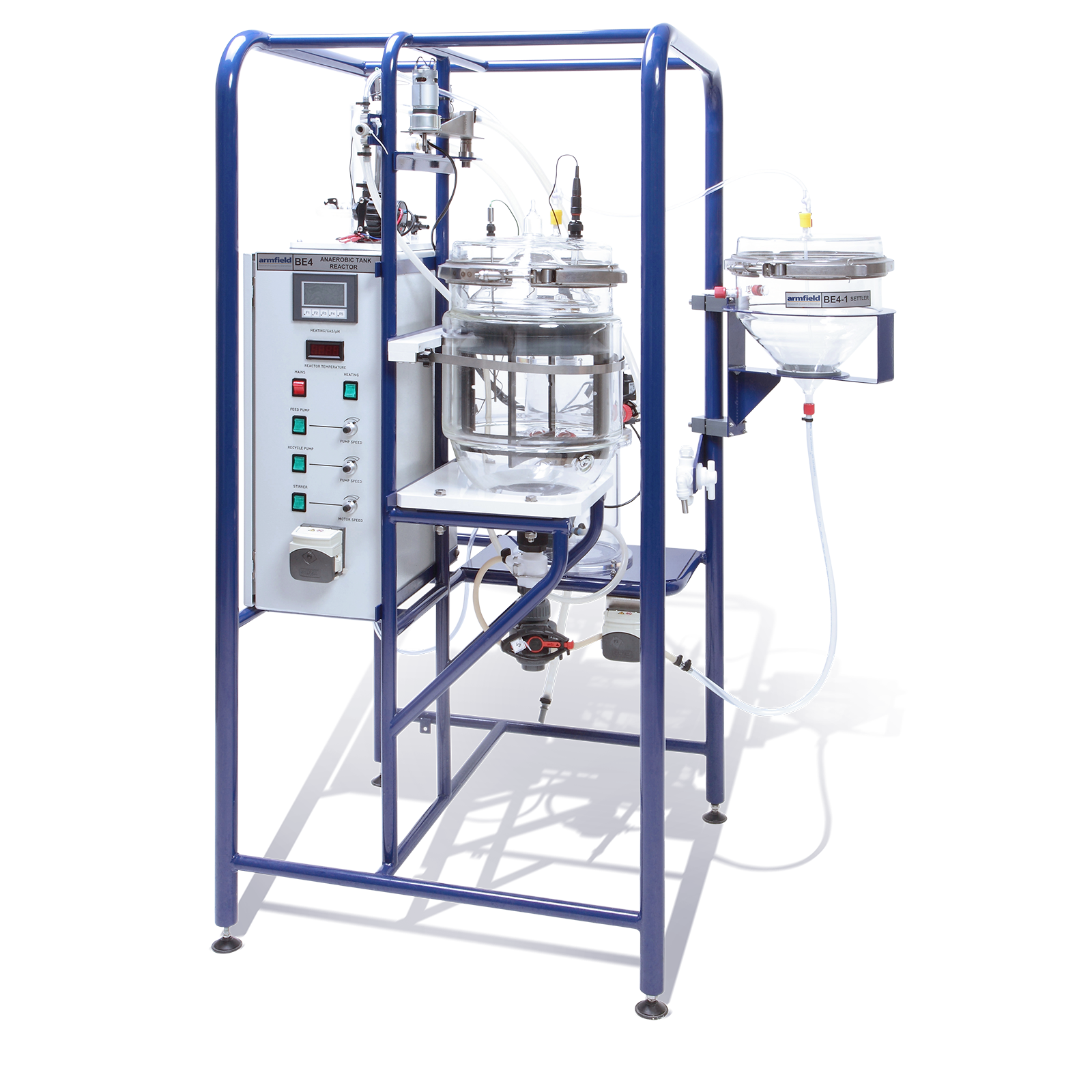

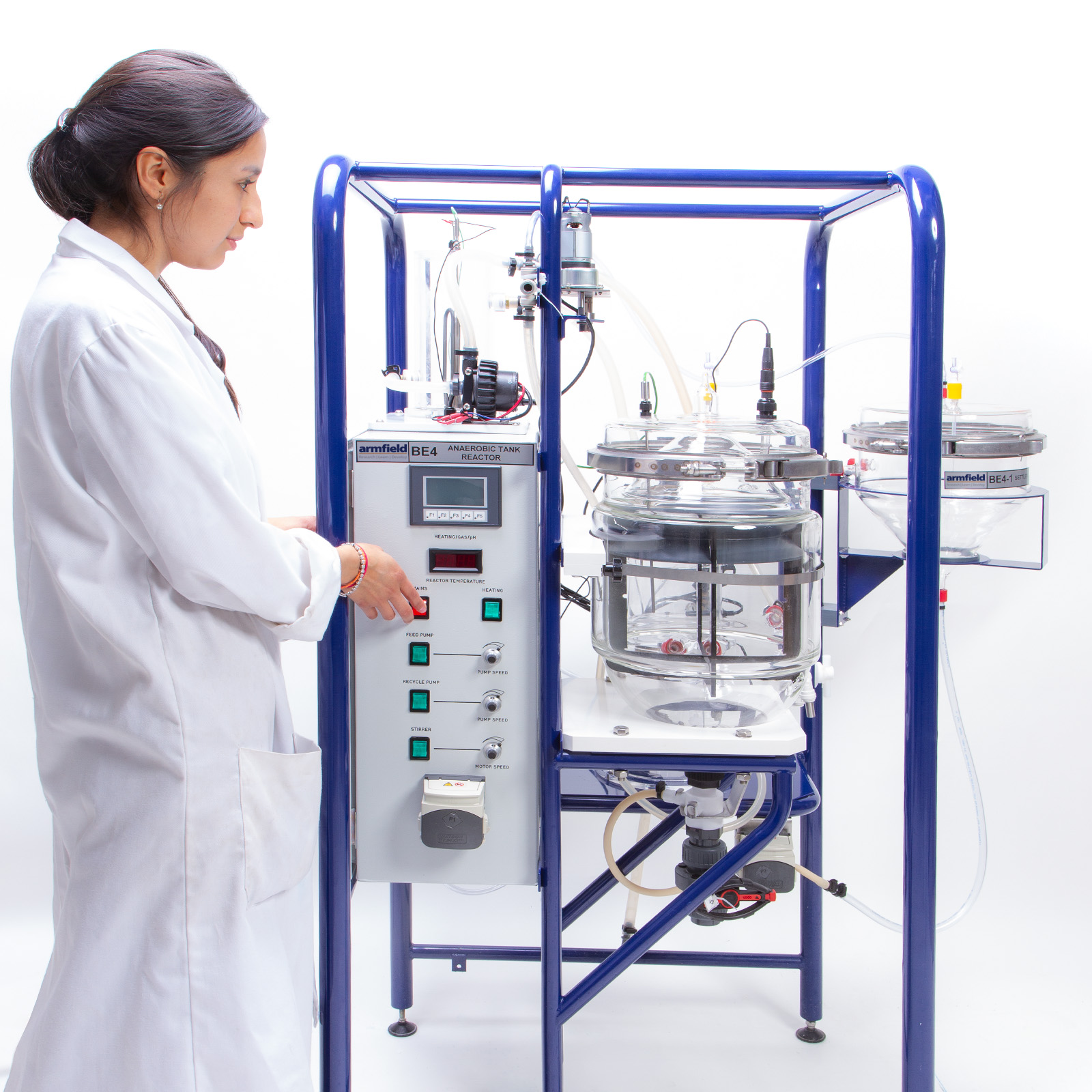

Le réacteur du BE4 est une cuve cylindrique en verre avec une chemise d'eau pour le chauffage. La cuve est fournie avec des déflecteurs et un agitateur à vitesse variable pour une utilisation en tant que réacteur à cuve agitée en continu (CSTR). Ce réacteur est configurable à l'infini et extrêmement polyvalent, tant pour l'enseignement que pour la recherche. Il s'agit d'un réacteur anaérobie autonome, posé au sol, d'un volume de 20 litres. L'agitateur, le moteur et les déflecteurs sont amovibles pour les configurations sans agitation.

Description

Le réacteur du BE4 est une cuve cylindrique en verre avec une chemise d'eau pour le chauffage. La cuve est fournie avec des déflecteurs et un agitateur à vitesse variable pour une utilisation en tant que réacteur à cuve agitée en continu (CSTR). Ce réacteur est configurable à l'infini et extrêmement polyvalent, tant pour l'enseignement que pour la recherche. Il s'agit d'un réacteur anaérobie autonome, posé au sol, d'un volume de 20 litres. L'agitateur, le moteur et les déflecteurs sont amovibles pour les configurations sans agitation. Le réacteur du BE4 est une cuve cylindrique en verre dotée d'une chemise d'eau pour le chauffage. La cuve est fournie avec des chicanes et un agitateur à vitesse variable pour une utilisation en tant que réacteur à cuve agitée en continu (CSTR). Les déflecteurs et l'agitateur sont amovibles pour permettre de remplir le réacteur avec des billes biologiques et une grille de support, afin de reconfigurer l'unité en réacteur à lit compact. Un autre couvercle de réacteur complet avec déflecteur et séparateur triphasique est également fourni. Cela permet au réacteur d'être configuré comme un réacteur à boues anaérobies à flux ascendant (UASB). L'alimentation du réacteur est assurée par une pompe péristaltique à vitesse variable. Le couvercle du réacteur est équipé d'une station d'échantillonnage, qui comprend des ports pour les sondes d'instrumentation (température et pH) et permet de prélever des échantillons liquides du réacteur à différentes profondeurs. La température du réacteur est contrôlée par un système de recirculation de l'eau de la même manière que pour le BE3 et le même nouveau système de collecte et de mesure du gaz émis est utilisé. De même, le système de dosage du pH est identique dans son concept et les données peuvent être enregistrées sur un PC à l'aide de l'enregistreur de données.

Caractéristiques et avantages

• Réacteur à agitation continue (CSTR)
• Réacteur à lit garni (PBR)
• Réacteur anaérobie à lit de boues à flux ascendant (UASB)
• Mesure de la température du réacteur, de la température de l'enveloppe et du pH de la cuve

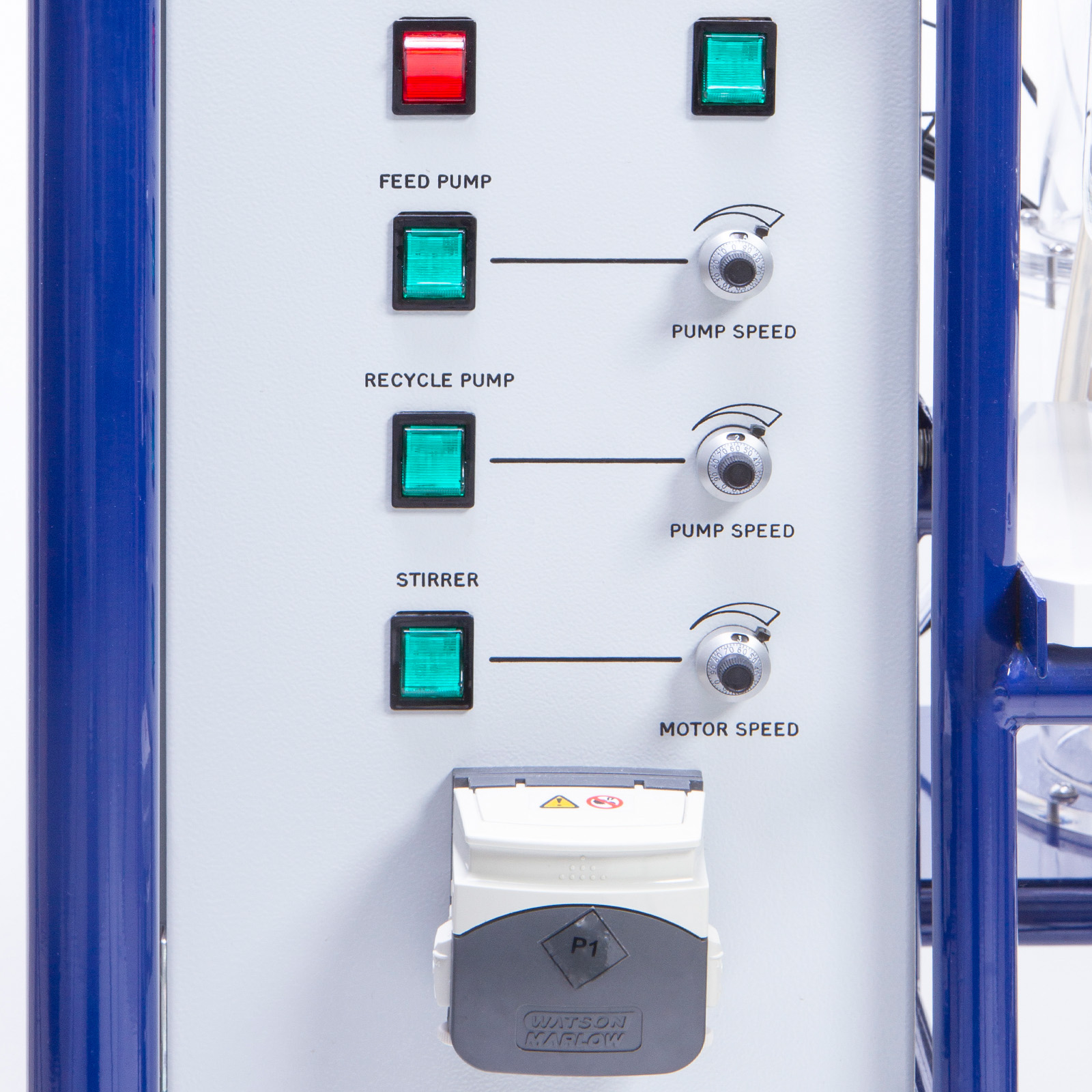

• L'automate programmable (PLC) assure le contrôle de la température, le contrôle du pH et les calculs de collecte des gaz (taux et totalisation).
• Système de chauffage par enveloppe avec pompe et réservoir d'eau chaude. La température est régulée par PID de la température ambiante à 55°C.
• Mesures automatisées du système de collecte volumétrique des gaz, qui ajoute moins de 10 mbar de contre-pression au réacteur
• Système de dosage automatique du pH pour maintenir le pH de la cuve dans une plage prédéterminée (programmable par l'utilisateur).
• Etalonnage par l'utilisateur du pH et du système de collecte des gaz
• Débit d'alimentation de 0,06 à 4,8 l/h (en utilisant des tuyaux péristaltiques interchangeables)
• Point d'échantillonnage des gaz
• Enregistreur de données et logiciel en standard (nécessite un PC, non fourni)

  Capacités expérimentales

• Optimisation du démarrage du réacteur (acclimatation de la biomasse)
• Effet de la température, du pH, du temps de séjour, etc.
• Étude de la charge hydraulique (taux d'alimentation)
• Effet de la force des effluents et de la carence en nutriments
• Effet du taux de recirculation et de la fluidisation
• Comparaison de l'efficacité de différentes configurations (BE4)
• Recherche du type de bactéries
• Démonstrations des processus d'acidogenèse et de méthanogenèse



Spécifications techniques

Volume du réacteur : 20l Puissance de chauffage : 2kW Température de l'enveloppe : < 60°C Débit (recyclage) : 55 l/min Débit d'alimentation : 0,06 à 4,81 l/hr Volume du décanteur : 11l (BE4-1)
