S12-MKII-50 – Système avancé d’hydrologie environnementale

Le système d'hydrologie environnementale avancée S12-MKII-50 est unique dans ses capacités, avec des caractéristiques adaptées à l'étude de la géomorphologie fluviale qui comprennent : les hydrogrammes de pluie et de ruissellement pour des bassins versants de perméabilité variable ; l'extraction des eaux souterraines par des puits, avec et sans recharge de surface par les précipitations ; la formation des caractéristiques des rivières et, ce qui est unique pour cet appareil, la mécanique fluviale.

Contactez-nous pour plus de détails
Le système d'hydrologie environnementale avancée S12-MKII-50 est unique dans ses capacités, avec des caractéristiques adaptées à l'étude de la géomorphologie fluviale qui comprennent : les hydrogrammes de pluie et de ruissellement pour des bassins versants de perméabilité variable ; l'extraction des eaux souterraines par des puits, avec et sans recharge de surface par les précipitations ; la formation des caractéristiques des rivières et, ce qui est unique pour cet appareil, la mécanique fluviale.
DESCRIPTION
Le système d'hydrologie environnementale avancée S12-MKII-50 est unique dans ses capacités, avec des caractéristiques adaptées à l'étude de la géomorphologie fluviale qui comprennent : les hydrogrammes de pluie et de ruissellement pour des bassins versants de perméabilité variable ; l'extraction des eaux souterraines par des puits, avec et sans recharge de surface par les précipitations ; la formation des caractéristiques des rivières et, ce qui est unique pour cet appareil, la mécanique fluviale. Des résultats réalistes peuvent être obtenus grâce à cet appareil de petite taille, posé au sol, qui peut être facilement installé et ne nécessite pas de services particuliers. L'appareil se compose d'un réservoir de sable en acier inoxydable de 2 x 1 mètre. L'eau peut être introduite dans le réservoir de sable par des buses de pulvérisation situées au-dessus du réservoir (simulant la pluie), par un réservoir d'entrée simulant l'écoulement d'une rivière ou par deux drains français enterrés dans le sable à chaque extrémité du réservoir. L'eau sort soit d'un réservoir de sortie et d'un système de mesure du débit situés à l'extrémité du réservoir de sable principal, soit de l'un ou des deux puits situés dans le réservoir, soit de l'un ou des deux drains français. Un grand puisard en plastique est situé sous le réservoir de sable. Les niveaux de la nappe phréatique (surface phréatique) sont mesurés à l'aide de 20 points de prélèvement dans le réservoir de sable, configurés selon un schéma cruciforme, et affichés sur une banque de manomètres. Huit buses de pulvérisation sont montées sur un portique au-dessus du réservoir de sable, positionnées de manière à assurer une distribution uniforme sur toute la surface du réservoir. La hauteur du portique peut être facilement réglée. Chaque buse est équipée d'une vanne marche/arrêt, ce qui permet de simuler une grande variété de modèles de précipitations mobiles. Le réservoir d'entrée de la rivière utilise des billes de verre pour arrêter le flux et une section de canal façonnée pour fournir des conditions d'écoulement formées dans le réservoir de sable. Les entrées d'écoulement souterrain se font par deux drains français, enterrés dans le sable à chaque extrémité du réservoir. Ces drains français s'étendent sur toute la largeur du réservoir. Chaque drain peut être configuré comme une entrée ou une sortie pour permettre une grande variété de démonstrations hydrologiques. Deux débitmètres à surface variable avec vannes de réglage intégrées sont utilisés pour contrôler et mesurer les différents débits entrant dans le réservoir. L'utilisation de raccords rapides auto-obturants permet au système d'être configuré de différentes manières, ce qui permet une grande variété de démonstrations. Les deux débitmètres ont des plages différentes, ce qui accroît encore la flexibilité du système dans son ensemble. Les régulateurs de pression et les filtres sont incorporés dans les conduites d'alimentation en eau, ce qui minimise les perturbations du système. Le réservoir de sortie est situé à l'extrémité du réservoir de sable et est utilisé pour les hydrogrammes, le ruissellement et les démonstrations de formation de rivières. Un déversoir à hauteur variable est utilisé pour ajuster les conditions de sortie. Lors des démonstrations de nappe phréatique, ce déversoir est remplacé par une plaque d'étanchéité. Le réservoir de sortie comprend un piège à sable, un système de tranquillisation de l'eau et un dispositif de mesure du débit. La mesure du débit est effectuée en mesurant la hauteur de l'eau s'écoulant par le déversoir de sortie, à l'aide d'un manomètre incliné à lecture directe. Le piège à sable est configuré pour permettre aux sédiments d'être collectés dans un tamis. De cette manière, la quantité de sédiments collectés sur une période donnée peut être mesurée.
CARACTÉRISTIQUES ET AVANTAGES
  • Le réservoir d'entrée à vidange fournit des conditions d'écoulement fluvial développées, ce qui permet d'utiliser toute la longueur du réservoir pour les simulations fluviales.

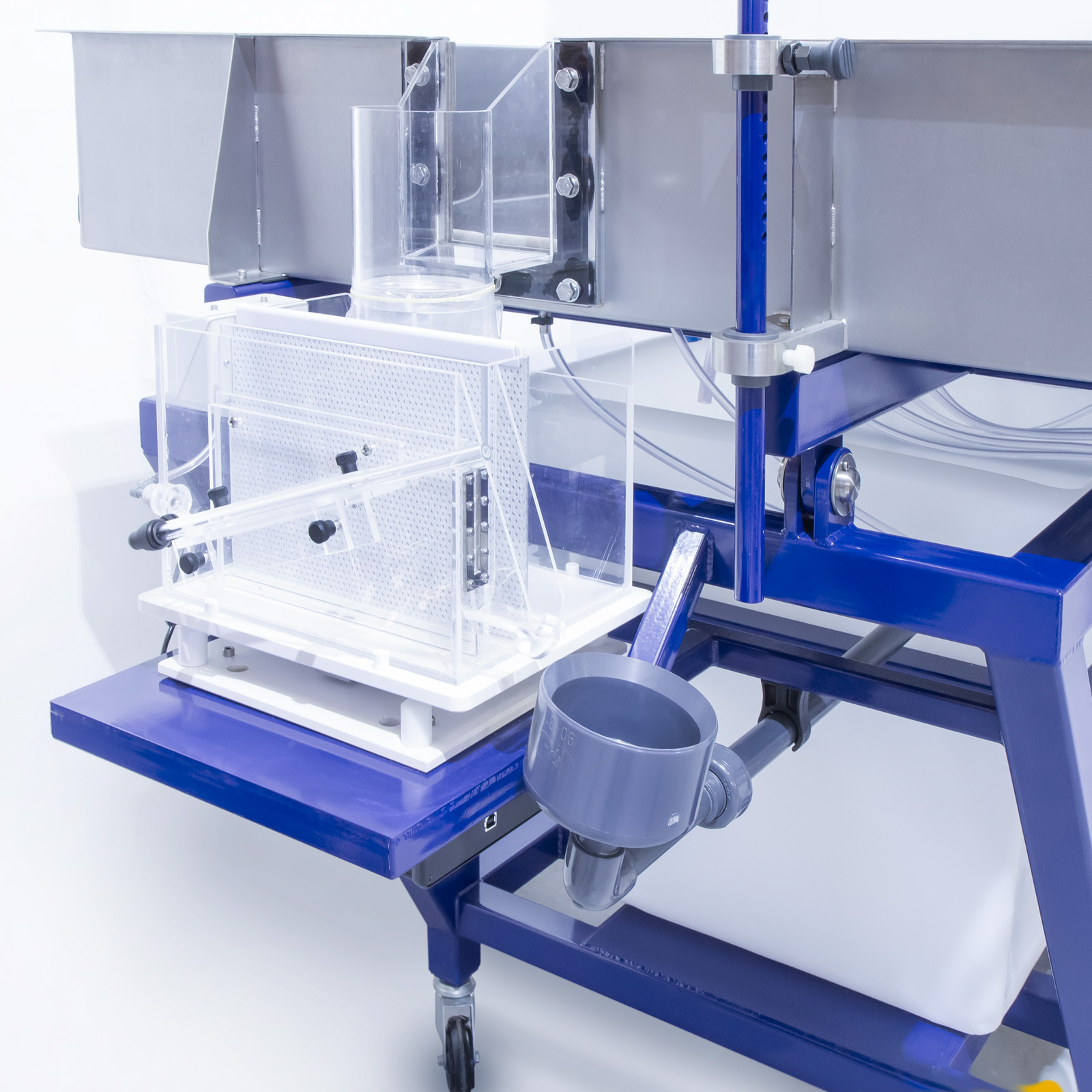

  • Nouvelle conception de réservoir de sortie pour la mesure du débit d'eau et de sédiments
  • Réservoir de sable en acier inoxydable
  • Deux vérins permettent de régler l'inclinaison
  • Hauteur réglable de la buse de pulvérisation
  • L'utilisation de sable fin permet de développer des caractéristiques détaillées.
  • Une seule qualité de sable pour toutes les démonstrations définies, pas besoin de changer de sable
  • Contrôle et mesure des débits d'entrée
  • La configuration flexible permet une large gamme de simulations
  • L'enregistrement informatique des données est fourni en standard pour la mesure des sédiments et du débit de sortie de l'eau.
Fourni avec un ensemble de modèles comprenant des plateaux et des anneaux fabriqués :
  • Anneau circulaire ouvert : 500 mm de diamètre x 60 mm de hauteur
  • Petit anneau carré à extrémité ouverte : 300mm x 300mm x 60mm de haut
  • Anneau fermé avec tube central amovible en plastique transparent : 500 mm de diamètre x 60 mm de hauteur
  • Grand anneau rectangulaire ouvert : 1000mm x 500mm x 60mm de haut
  • Grand anneau rectangulaire fermé avec trou : 1000mm x 500mm x 60mm
Bassin hydrographique imperméable :
  • Feuille de polyéthylène de calibre 1000 : suffisante pour couvrir la zone de captage.
Captage perméable :
  • Feuilles de matériau absorbant : suffisantes pour couvrir la zone de captage.
Structures modèles usinées à partir de PVC solide :
  • Cylindre - 25 mm de diamètre
  • Pilier de pont rectangulaire - 25 mm de large, 75 mm de long, 125 mm de haut
  • Pilier de pont arrondi - Comme ci-dessus mais avec des extrémités semi-circulaires
  • Pilier de pont aérodynamique - Comme ci-dessus mais avec les extrémités chanfreinées (60o )
