Série SonTek-IQ

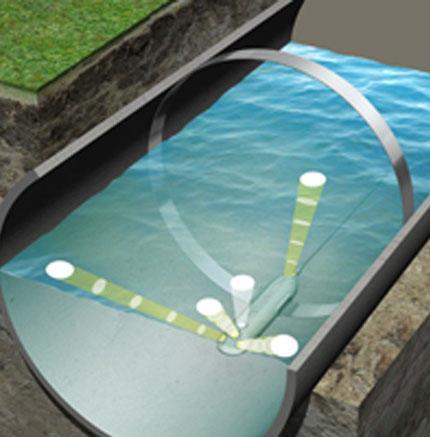

Idéal pour surveiller les débits dans les canaux, les ponceaux, les conduites et les cours d'eau naturels, le SonTek-IQ commence par un algorithme d'écoulement personnalisé dérivé de centaines de mesures sur le terrain. Quatre faisceaux de vitesse profilent la vitesse de l'eau en 3D - à la fois verticalement et horizontalement - assurant une couverture complète du champ de vitesse. Le capteur de pression intégré et le faisceau acoustique vertical fonctionnent en tandem pour mesurer le niveau de l'eau. Il suffit de saisir la géométrie du canal à l'aide du logiciel intuitif SonTek-IQ pour obtenir des données sur le débit en quelques minutes.

Capable de fonctionner aussi bien dans des canaux artificiels que naturels, le SonTek-IQ peut collecter des données sur le débit (surface-vitesse) et le volume dans seulement 8 cm d'eau. Son Doppler pulsé à cinq faisceaux est compatible avec les protocoles Modbus, SDI-12, RS232 et analogique. Encore mieux, le SonTek-IQ s'installe avec peu ou pas de travaux de terrassement. Avec le SonTek-IQ, attendez-vous à obtenir des données de qualité pour une prise de décision de qualité.

Conception autonome tout-en-un
Algorithmes d'écoulement exclusifs pour les canaux d'irrigation, les cours d'eau naturels et les canalisations
Utilise l'échantillonnage adaptatif SmartPulseHD exclusif à SonTek
Niveau d'eau auto-étalonné à l'aide d'un faisceau acoustique vertical et de la pression
L'emballage standard comprend le SonTek-IQ, le logiciel IQ, le matériel de montage facile, le câble, l'adaptateur et l'alimentation électrique.

Le SonTek-IQ Plus et le SonTek-IQ Pipe fonctionnent tous à 3 MHz. Le Plus et le Pipe sont idéaux pour des profondeurs d'eau allant jusqu'à 5m (16 ft). Le SonTek-IQ Plus/Pipe intègre également des fonctions avancées de post-traitement, permettant une meilleure compréhension de vos données de débit et de volume. Tous les modèles utilisent l'algorithme propriétaire SmartPulseHD de SonTek.

Application1	Canaux ordinaires	Canaux ouverts	Tuyaux et ponceaux
Poutres acoustiques - le long de l'axe (2)	25° par rapport à l'axe vertical, le long de l'axe du canal	25° par rapport à l'axe vertical, le long de l'axe du canal	25° par rapport à l'axe vertical, le long de l'axe du canal
Poutres acoustiques - Obliquité (2)	60° par rapport à la verticale et 60° par rapport à l'axe central du canal	60° par rapport à la verticale et 60° par rapport à l'axe central du canal	37° par rapport à la verticale et 45° par rapport à l'axe central du canal
Vitesse - Plage d'échantillonnage	0,05 - 1,5 m \| 0,16 - 5 ft	0,05 - 5,0 m \| 0,16 - 16 ft	0,05 - 5,0 m \| 0,16 - 16 ft
Nombre de cellules	1	Jusqu'à 100 cellules	Jusqu'à 100
Taille des cellules	Dynamique intégrée	2 cm - 10 cm \| 0.8 - 4 in	2 cm - 10 cm \| 0.8 - 4 in
Vitesse - Gamme	±5 m/s \| 16 ft/s	±5 m/s \| 16 ft/s	±5 m/s \| 16 ft/s
Vitesse - Résolution	0.0001 m/s \| 0.0003 ft/s	0.0001 m/s \| 0.0003 ft/s	0.0001 m/s \| 0.0003 ft/s
Vitesse - Précision	±1% de la vitesse mesurée, ±0,5 cm/s \| 0,2 in/s	±1% de la vitesse mesurée, ±0,5 cm/s \| 0,2 in/s	±1% de la vitesse mesurée, ±0,5 cm/s \| 0,2 in/s
Traitement avancé des données	OUI	Oui	Oui
Augmentation du nombre de champs de données	OUI	Oui	Oui
Portée du faisceau vertical2	0,05 - 1,5 m \| 0,2 - 5 ft	0,05 - 5,0 m \| 0,2 - 16 ft	0,05 - 5,0 m \| 0,2 - 16 ft
Précision du niveau d'eau	0,1 % de la profondeur mesurée ou ±0,003 m (0,01 pi), selon la valeur la plus élevée	0,1 % de la profondeur mesurée ou ±0,003 m (0,01 ft), selon la valeur la plus élevée	0,1 % de la profondeur mesurée ou ±0,003 m (0,01 ft), selon la valeur la plus élevée
Pression - Plage3	30 m \| 98 ft ; 42 psi	30 m \| 98 ft ; 42 psi	30 m \| 98 ft ; 42 psi
Pression - Précision	0,1 % de la pleine échelle	0,1% de la pleine échelle	0,1% de la pleine échelle
Communications	RS232, SDI-12, Modbus, Analogique (via l'afficheur de débit en option)	RS232, SDI-12, Modbus, Analogique (via l'afficheur de débit en option)	RS232, SDI-12, Modbus, Analogique (via l'afficheur de débit en option)
Stockage des données	4GB (environ 1 an)	4GB (environ 1 an)	4GB (environ 1 an)
Température de fonctionnement	De -5 à 60°C \| 23-140°F	De -5 à 60°C \| 23-140°F	Température de fonctionnement -5 à 60°C \| 23-140°F
Capteurs de température et d'inclinaison	Oui	Oui	Oui

1 La série SonTek-IQ n'est pas certifiée IS ou ATEX. Ne l'utilisez pas dans les zones présentant un risque d'explosion.
2 Le niveau d'eau est mesuré principalement par un faisceau vertical, avec un capteur de pression pour la redondance.
3 Pour utilisation dans des conduites sous pression. Le boîtier est conçu pour résister à une pression de 42 psi.
